引言
目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用，全国各地重点工程项目、标志性建筑、大型公共设施等大面积多变电所用户的急剧增加，对供配电的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。鉴于目前各行业对配电系统安全、可靠性的较高要求，本文通过在用户端智能配电系统解决方案方面的成熟厂商安科瑞电气股份有限公司的Acrel-2000电力监控系统在成都东苑小区的应用为例，介绍当前国内主流的配电自动化监控系统的结构、系统配置、与传统人员值班监视的优势对比以及它的功能实现等。随着Acrel-2000电力监控系统在成都东苑小区高低压配电系统中的竣工运行，很好的实现住宅区高低压变电所的用电数据集中管理和数据的完整保存,提高了该小区配电系统的可靠性、安全性。该系统对提高供电系统的可靠性和经济运行指标，促进供电系统管理的科学化、现代化，有着非常重要的现实意义。
项目概述
中建二局投改项目(成都东苑小区高低压配电系统项目)电力监控系统位于成都高新区桂溪路123号，建筑性质为居民住宅。该项目共有两个配电房：高压配电房、低压配电房。现场高压部分采用的是西门子7SJ68的微机保护装置，设备数量为9只;低压部分变压器出线采用PMAC720电力仪表，低压各支路采用PMAC600-B，低压部分的仪表总数为90只。高压配电房与低压配电室相距约300米。

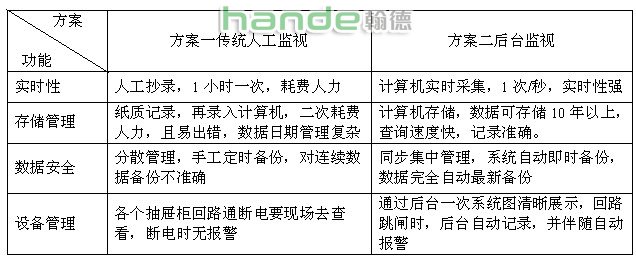

本项目在配电系统的监视方面拥有两个方案，方案一是传统的人工监视，方案二是借助配电监控系统后台监视，人员辅助即可。结合本项目，采用两种方案的优劣分析如下：
用户需求
v 电压、电流、功率、功率因数及频率等监测信息实时刷新，并以一次图形式直观动态显示
v 完成对各配电回路的电压、电流或功率绘制趋势曲线
v 完成对各回路的电能集抄功能，并自动生成符合客户管理需求的用电报表，所有报表或图表支持查询打印功能
v 对各监测点的通讯状态或异常用电进行报警，便于管理人员实时掌握并分析配电运行情况
承建方设计参照标准
v GB/T 13729-2002 《远动终端设备》
v GB/T 2887-2011 《计算机场地通用规范》
v DL/T 5430-2009 《无人值班变电站远方监控中心设计技术规程》
v GB/T 2887-2011 《计算机场地通用规范》
v DL/T 5002-2005 《地区电网调度自动化设计技术规程》
v DL/T 634.5101-2002 《远动设备及系统 第5-101部分：传输规约基本远动任务配套标准》
v DL/T 5391-2007 《电力系统通信设计技术规定》
v DL/T645-2007 《多功能电能表通讯协议》
设计方案
现场高压部分采用的是西门子7SJ68的微机保护装置，设备数量为9只;低压部分变压器出线采用PMAC720电力仪表，低压各支路采用PMAC600-B，低压部分的仪表总数为90只。高压配电房与低压配电室相距约300米。现场仪表均采用符合电力行业的标准Modbus-RTU通讯协议。监控后台放置在高压配电室。安科瑞电气股份有限公司于2012年4月份承建了成都东苑小区的智能配电监控系统项目，根据成都东苑小区的实际情况为其量身定制了一套ACREL-2000电力监控系统。
整个系统设计了一套Acrel-2000电力监控系统，深圳印刷厂，采用分层分布式结构，即现场设备层、网络管理层、监控管理层。现场设备为采集现场各回路电力系统运行参数，包括电流、电压、功率等遥测信息以及断路器分合闸状态以及故障等开关量状态;网络管理层主要包括通讯管理机、光电转换设备、交换机等，负责数据的上传及指令的下达;监控管理层为整个系统的核心，所有数据的存储、电力系统的运行状况的显示、控制指令的下达均通过该部分完成。

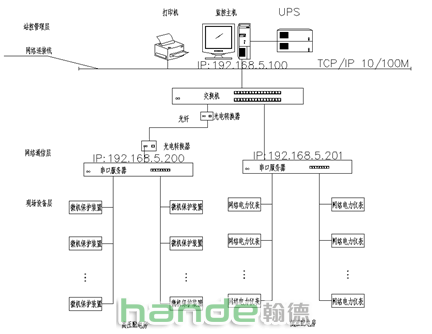

详细设备组网方案：
Acrel-2000软件功能介绍
友好的人机交互界面(HMI)
